Sicurezza by design
- Fissaggi a pavimento progettati per la stabilità strutturale dei Cage
- 3 maglie a rete per coprire tutte le esigenze
- Componenti non smontabili dall'esterno
- Serratura elettronica, maniglione antipanico e cerniere porta interne per controllare gli accessi e prevenire le manomissioni
Modularità evoluta
- Struttura componibile adattabile a ogni layout
- Pannelli e piantane compatibili con differenti tipi di pavimenti sopraelevati e controsoffitti
- Struttura modificabile in fase di installazione in tempi rapidi e senza attrezzi specifici
- Possibilità di gestire diversi tipi di maglia a rete in base alle esigenze del cliente
Installazione veloce
- Montaggio rapido con elementi preforati e componenti standard
- Layout e distinta base fornite su misura
- Istruzioni di montaggio dedicate
- Tempi di consegna ridotti resi possibili dai componenti a stock
Estetica ricercata
- Assenza di viti visibili e accessibili dall'esterno per aspetto essenziale e Sicurezza superiori
- Finiture e verniciatura secondo Standard produttivi elevati
- Aspetto curato e coerente con l’ambiente dei Data Centre
Cage per Data Centre: misure e configurazioni
Dimensioni e varianti disponibili per l’integrazione nei diversi layout

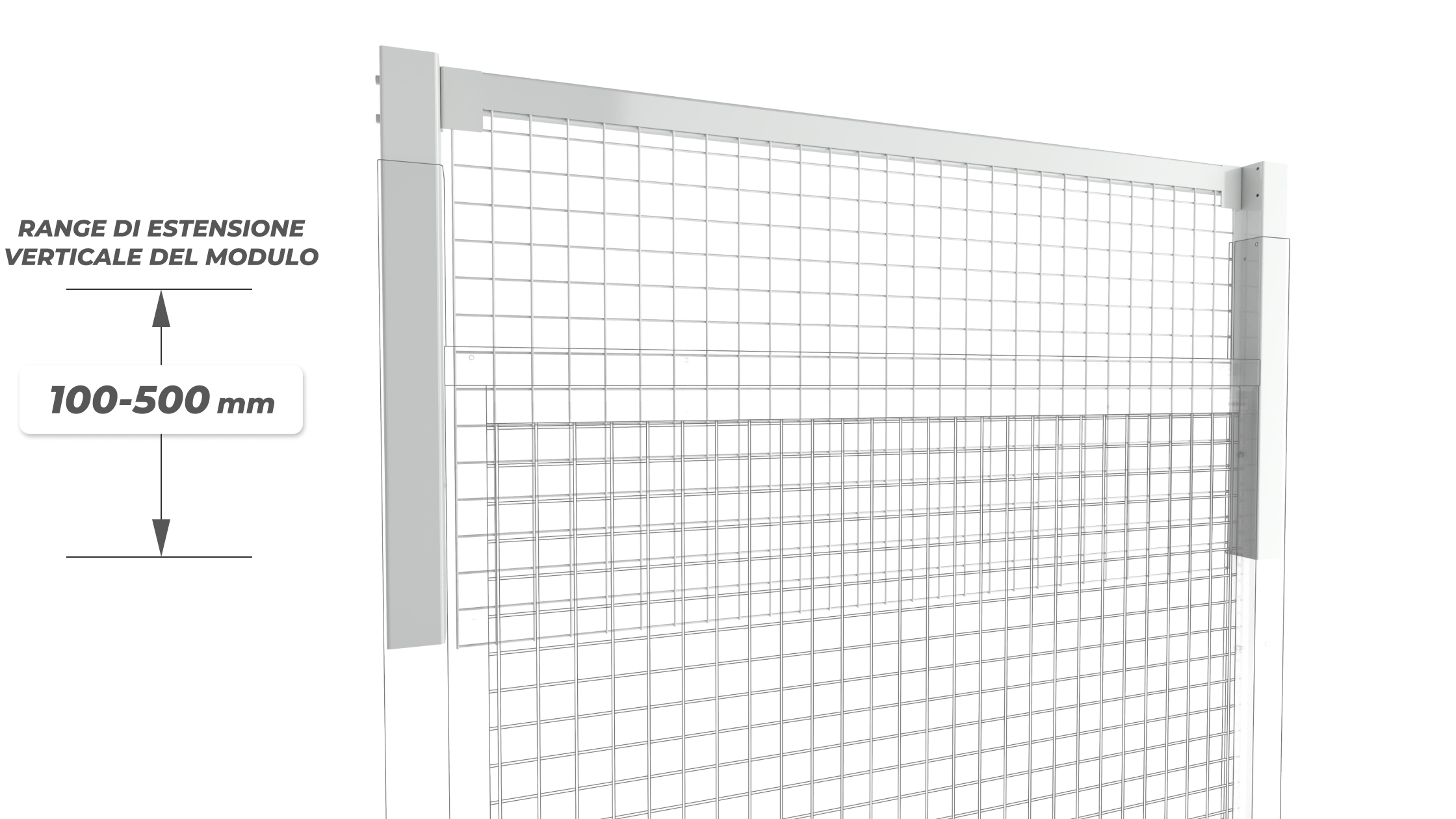

Un modulo telescopico per tutte le altezze
Il modulo telescopico consente di adattare l’altezza dei Cage a soffitti, travi o pavimenti sopraelevati. Offre posizionamento stabile e regolazione millimetrica in ogni configurazione.
Tre fissaggi per ogni pavimentazione
I sistemi di ancoraggio Satech si adattano a pavimenti flottanti e solette in calcestruzzo. Ogni variante assicura la stabilità del Cage e si integra con le caratteristiche strutturali dell’ambiente.

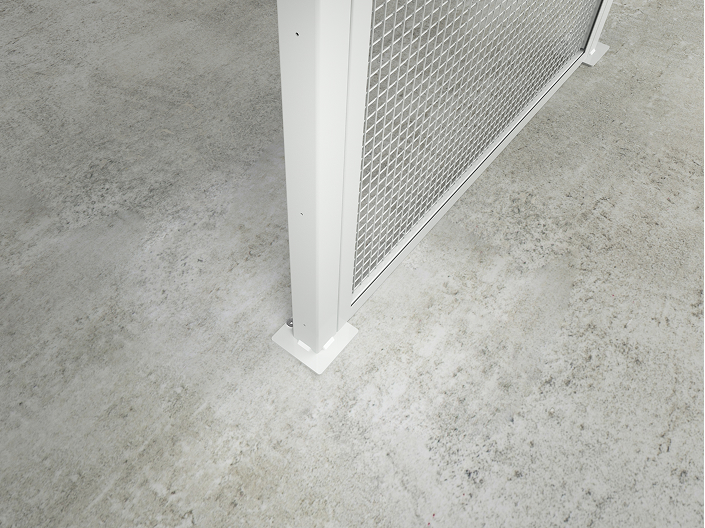

Piantana fissata sulla pavimentazione
Piantana (montante) con base saldata per fissaggio mediante tasselli direttamente su soletta in calcestruzzo o altra tipologia di pavimentazione.

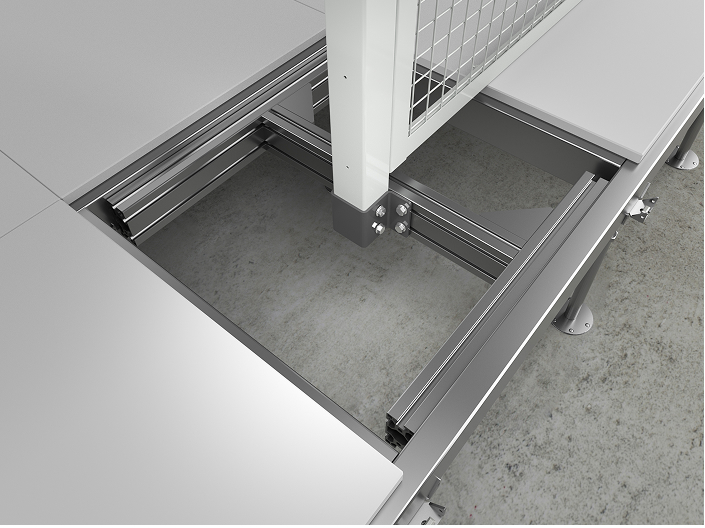

Piantana con telaio di fissaggio
Permette di vincolare la piantana alla struttura di sostegno del pavimento flottante. Tutti gli elementi risultano nascosti al di sotto della piastrella. Questa soluzione non interferisce con eventuali elementi giacenti sotto il pavimento.

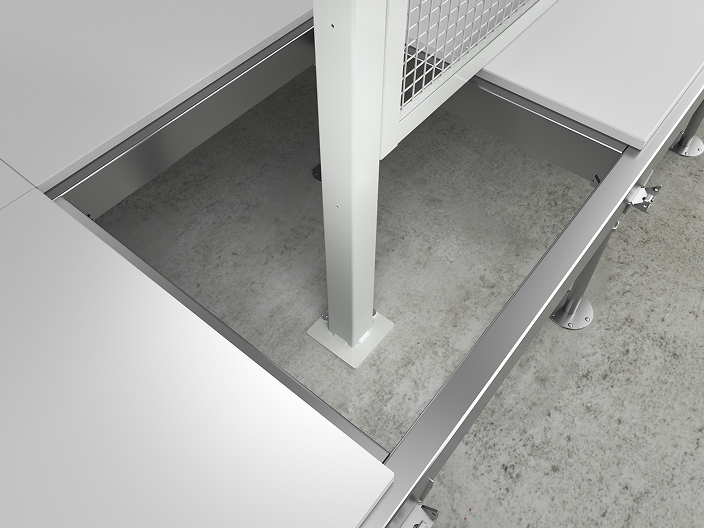

Piantana fissata sotto il pavimento flottante
Piantana con base saldata per fissaggio su soletta in calcestruzzo, utilizzata con pavimenti flottanti. La piantana attraversa la piastrella e consente il fissaggio dei pannelli anche sotto il pavimento flottante.
Tre maglie per adattarsi al vostro ambiente
Le maglie Satech permettono diversi livelli di visibilità e Sicurezza, oltre a un utilizzo ottimizzato in funzione dei flussi d'aria che attraversano i Cage. Durante la configurazione del layout è possibile scegliere una combinazione di maglie differenti e abbinarle liberamente in funzione degli ambiti di applicazione. Tutti gli elementi sono modificabili in fase di montaggio; non sono necessarie saldature per il fissaggio della maglia dopo la modifica.

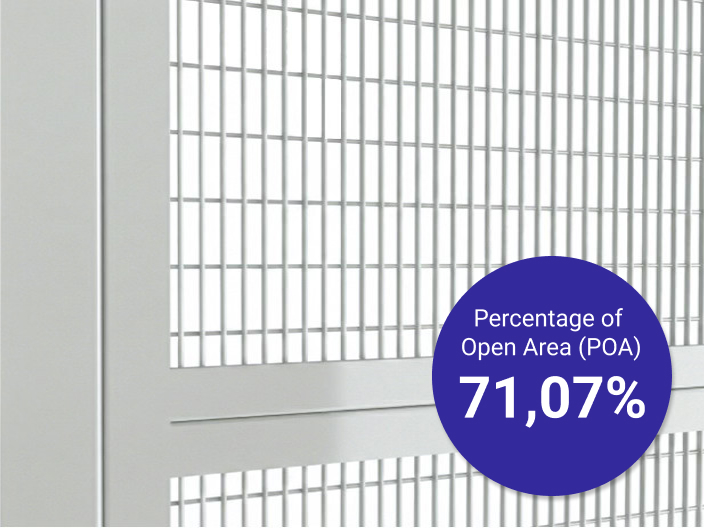

Maglia 11 x 60 mm
Percentuale di area aperta (POA): 71,07% Apertura rete: 8,2 x 57,2 mm
Maglia 25 x 25 mm
Percentuale di area aperta (POA): 78,85% Apertura rete: 22,2 x 22,2 mm

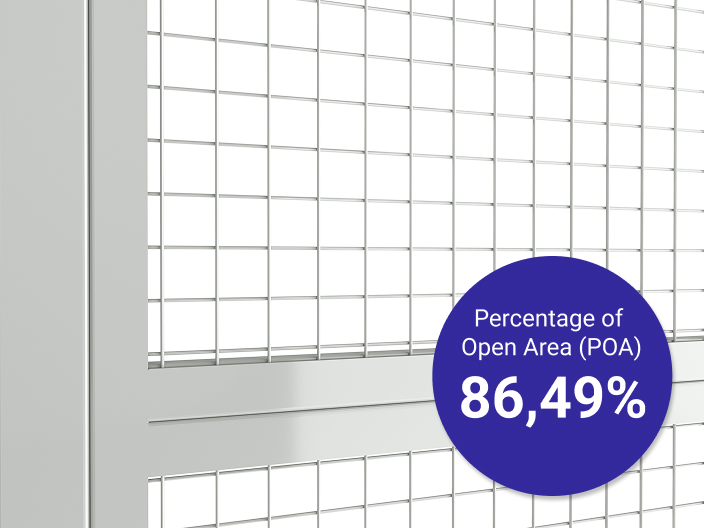

Maglia 40 x 40 mm
Percentuale di area aperta (POA): 86,49% Apertura rete: 37,2 x 37,2 mm

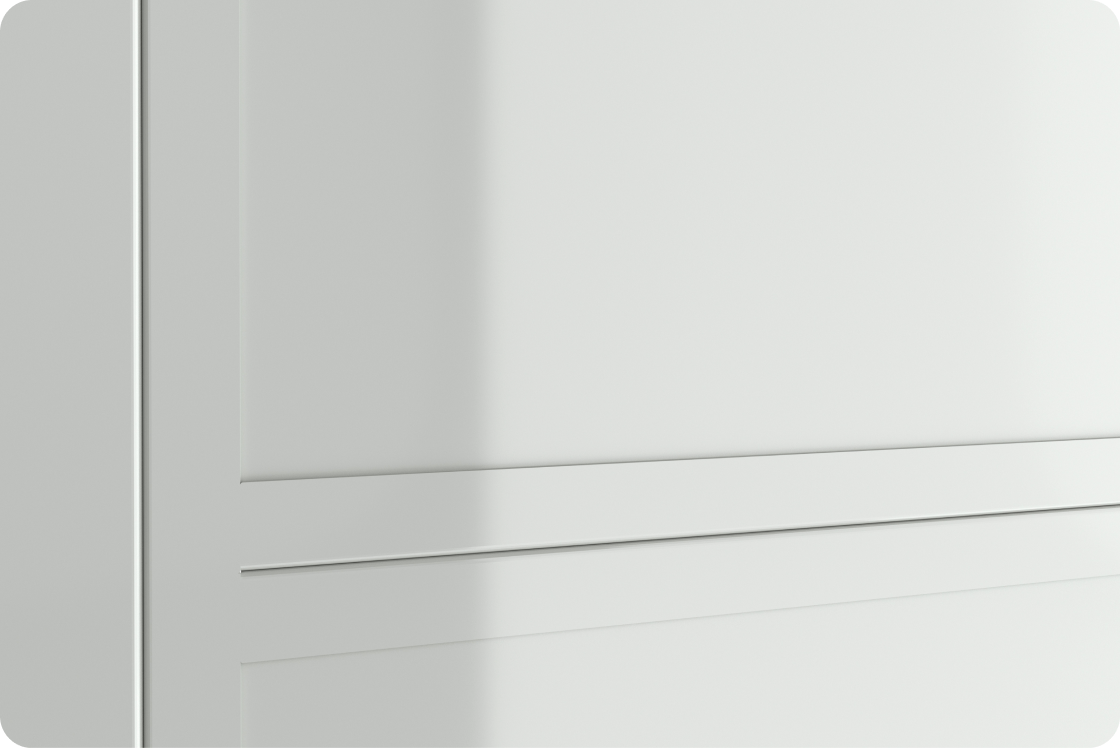

Soluzioni in lamiera per aree riservate e contenimento dei flussi d’aria
I pannelli Satech possono essere forniti in lamiera piana FullSteel, consentendo una segregazione visiva totale per maggiore privacy e la creazione di corridoi per il contenimento dei flussi d'aria.
Sistemi di fissaggio a prova di manomissione

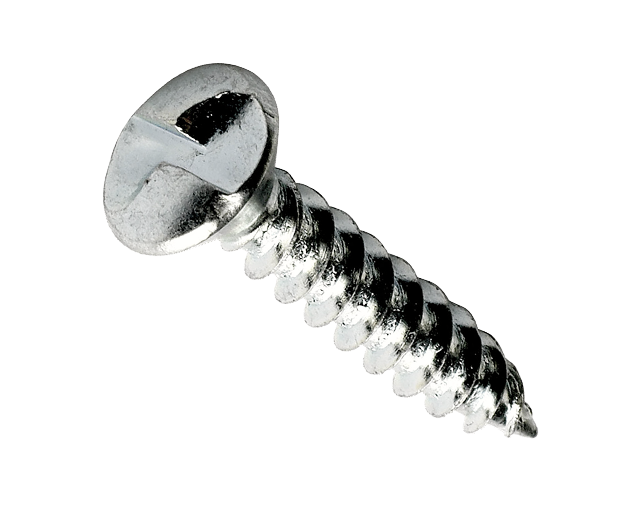

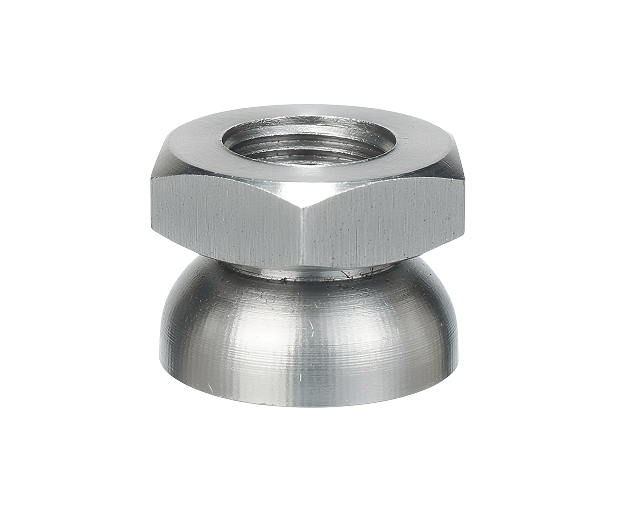

Per aumentare il livello di Sicurezza, è possibile prevenire la manomissione dei componenti anche dall’interno del Cage. Sono disponibili dadi e viti di Sicurezza per un’installazione senza la possibilità di rimozione successiva.

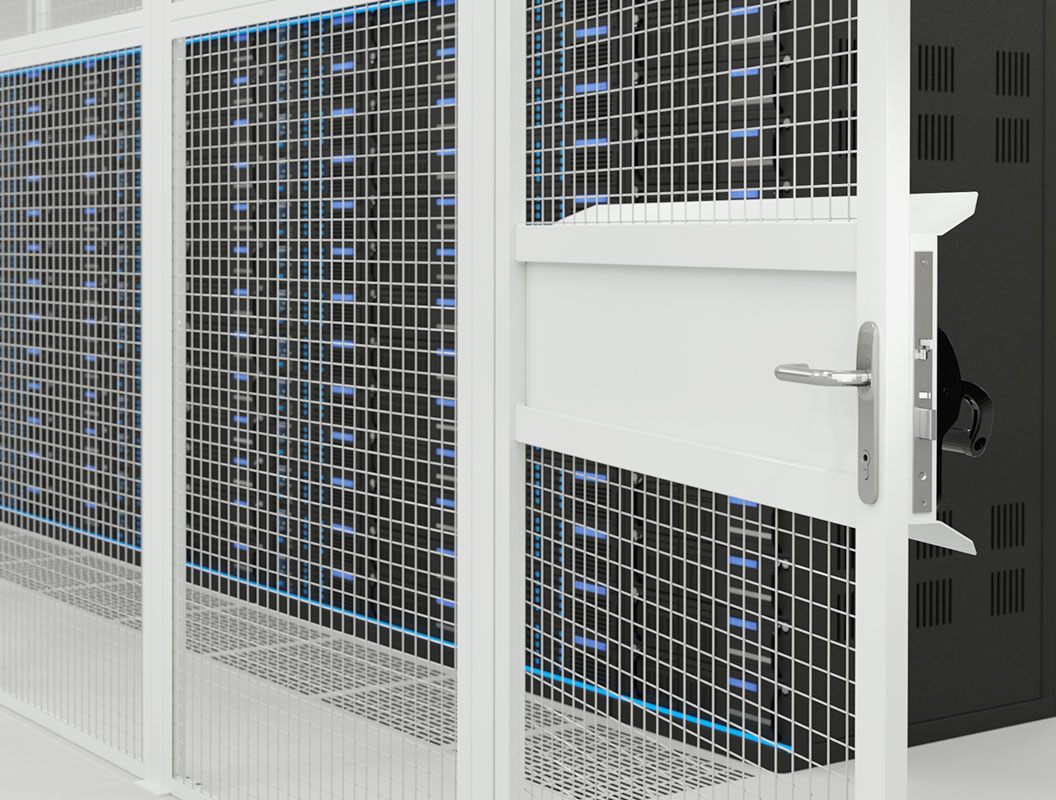

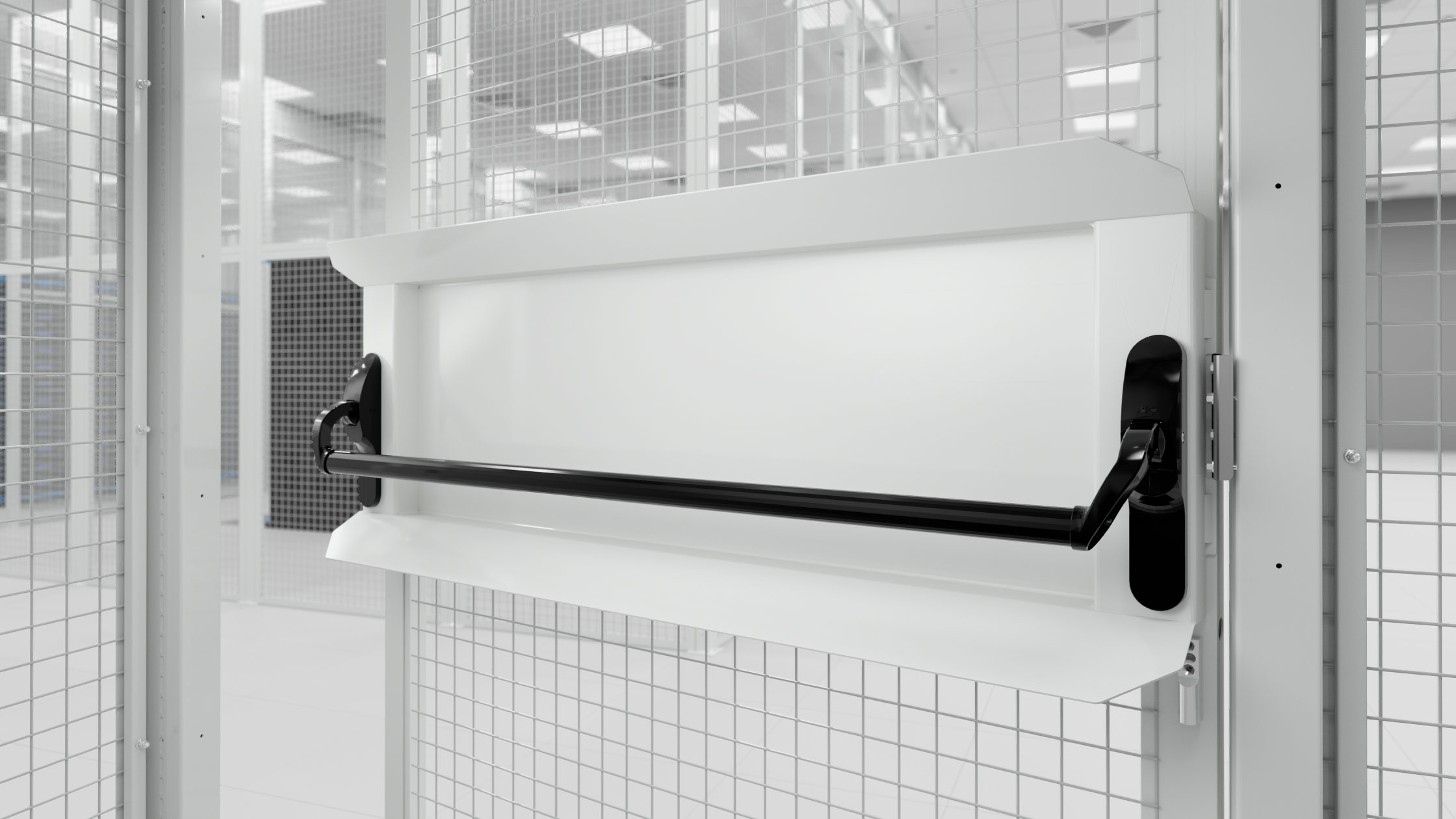

Integrazione con Porta battente antipanico

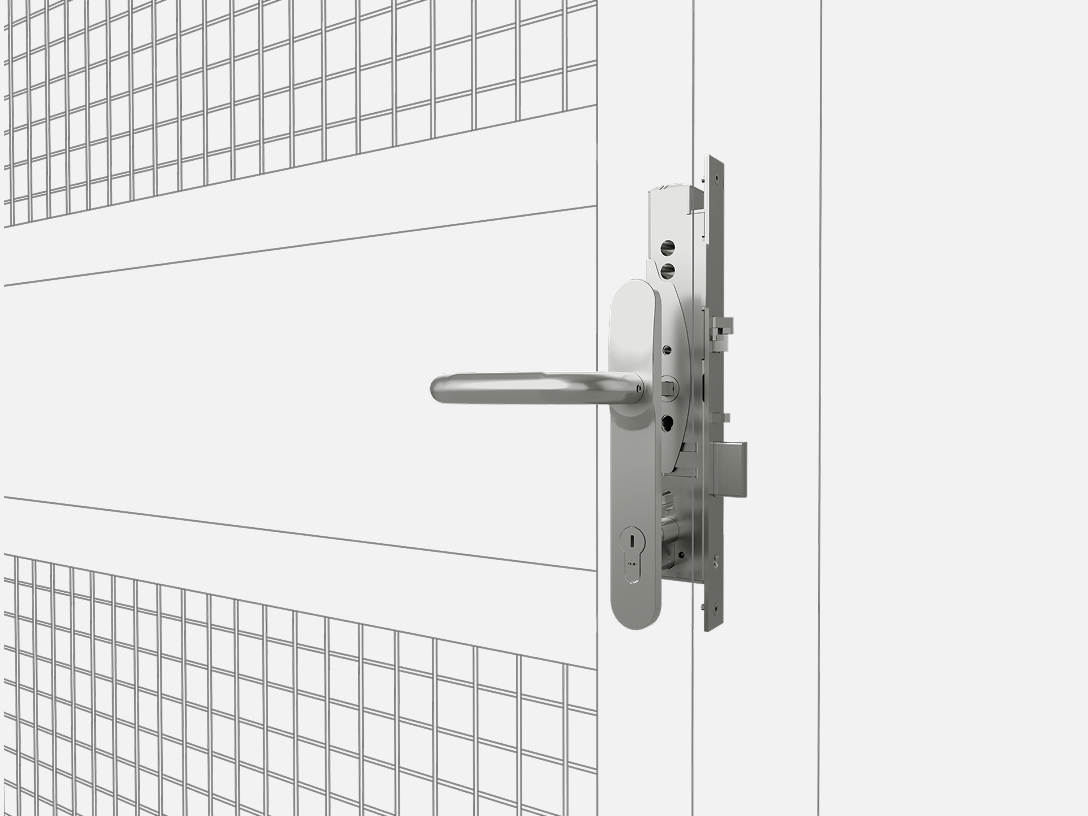

I Cage Satech possono essere forniti con porte antipanico in rete elettrosaldata dotate di serratura elettronica per accessi controllati. La struttura in acciaio, il design essenziale e il maniglione antipanico offrono Sicurezza e funzionalità elevate, aspetti di prima importanza nei Data Centre.

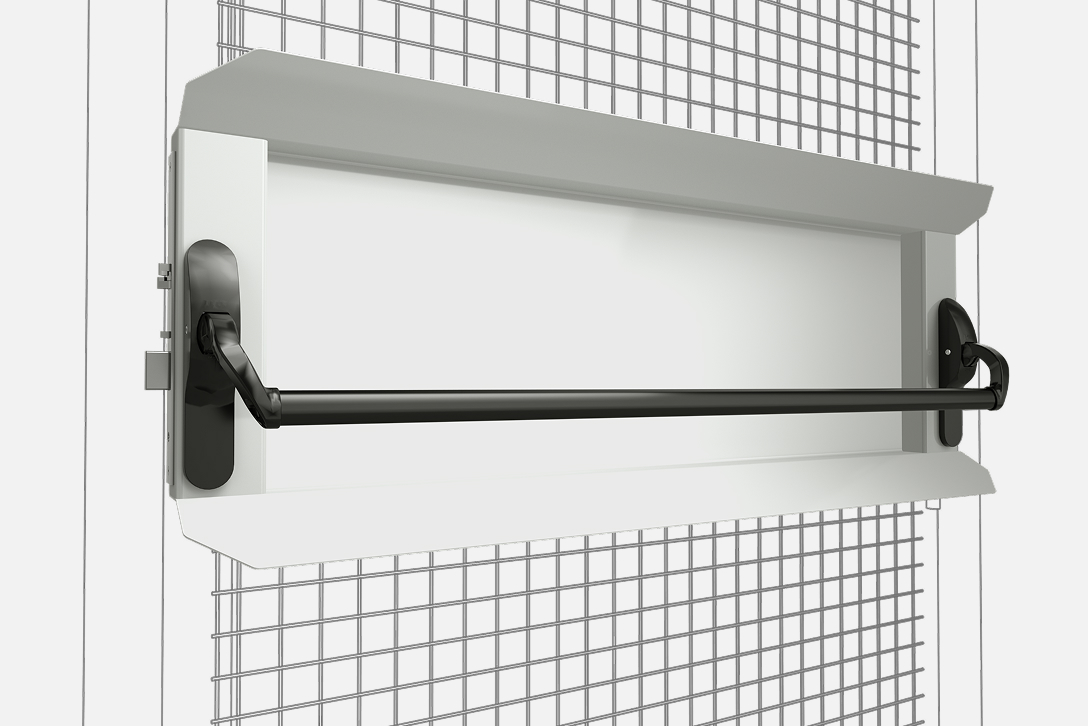

Maniglione antipanico con piastra anti-effrazione
- Maniglione antipanico conforme a UNI EN 1125
- Disponibile in differenti colori e finiture, anche con vernice antibatterica
- Piastra anti-effrazione per impedire l'apertura dall'esterno

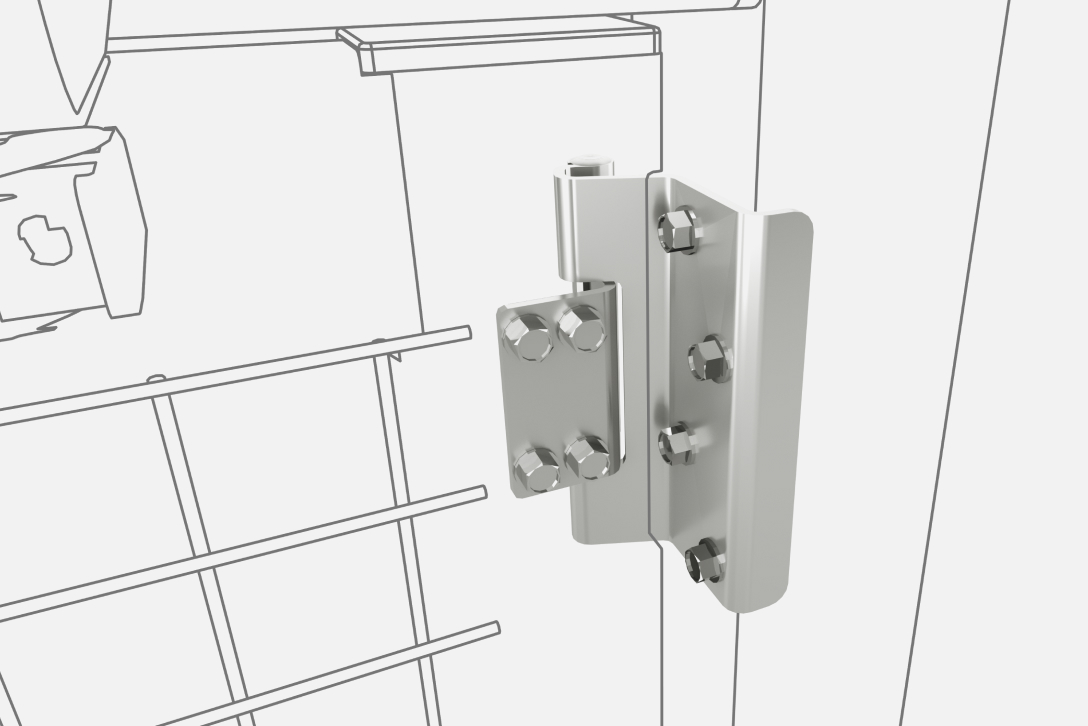

Cerniere nascoste per proteggere dalle effrazioni
- Non accessibili dall'esterno
- Estetica di alto livello
- Consentono la massima flessibilità di layout: è possibile installare a 90° un pannello adiacente alla stessa piantana di sostegno della porta
Colocation Cage di Satech: domande più frequenti (FAQ)
Che cos’è un Cage per Data Centre?

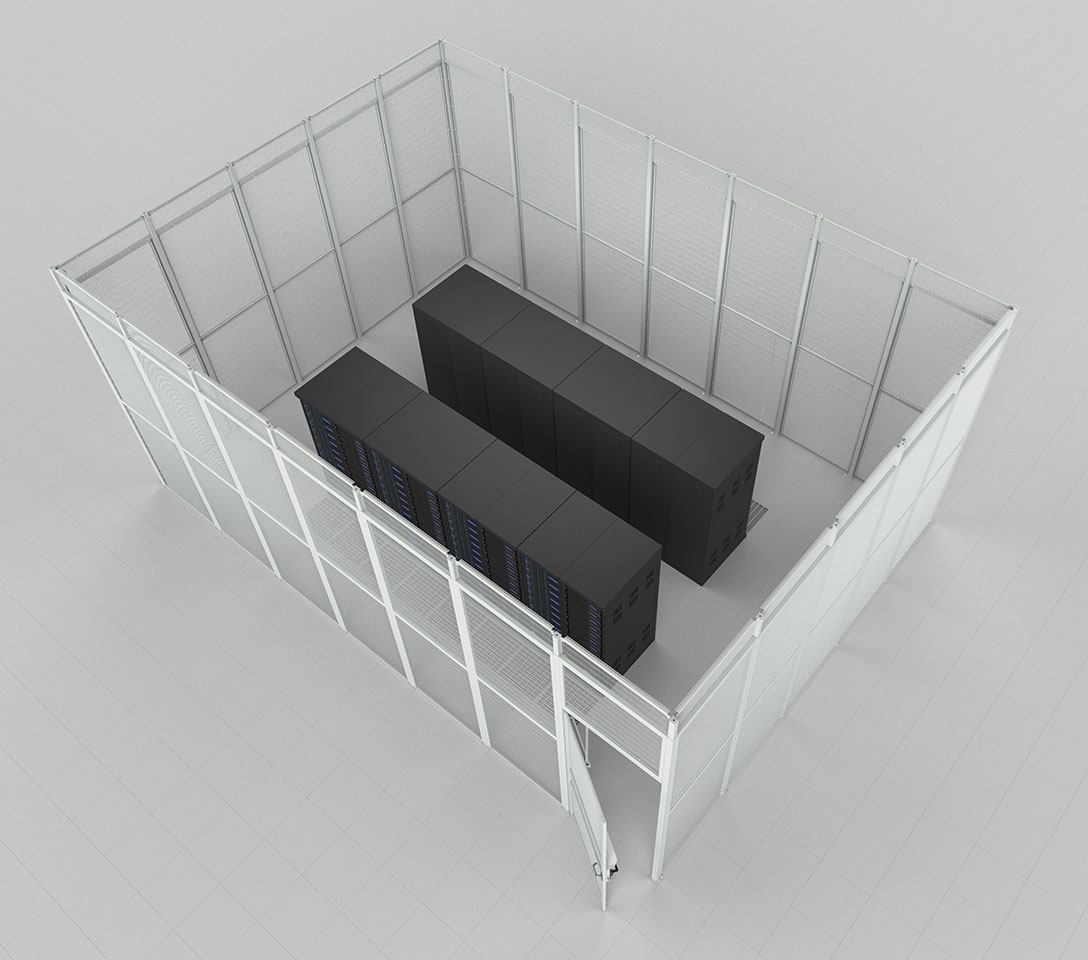

Un cage è una struttura modulare composta da pannelli, piantane (montanti) e porte che delimita e protegge aree con rack, server e apparati di rete.
Quali sono le maglie disponibili per il Cage?
Proponiamo tre configurazioni: 11 x 60 mm, 25 × 25 mm e 40 × 40 mm, tutte con filo Ø 2,8 mm.
Ogni dimensione risponde a esigenze specifiche di Sicurezza e circolazione dei flussi d’aria.
Cage con rete a maglia e Cage in lamiera piena: quando scegliere l’uno o l’altro?
La maglia a rete metallica è ideale quando si predilige ventilazione e visibilità operativa, mentre la lamiera cieca è preferibile per chi desidera maggiore privacy visiva o isolamento parziale.
Nei progetti più complessi le due soluzioni vengono spesso combinate (ad esempio con pannelli in lamiera nella parte bassa e rete nella parte superiore) per ottenere il miglior equilibrio tra schermatura e flusso d’aria.
Quali sono le dimensioni dei Colocation Cage?
I Colocation Cage di Satech hanno interasse piantane di 1200 mm e moduli di altezza 1730 mm. Questi ultimi possono essere completati da un elemento telescopico per adattare l’altezza alle strutture esistenti (travi, controsoffitti o pavimenti sopraelevati) mantenendo continuità tra i pannelli.
Per una panoramica completa delle dimensioni, vi rimandiamo a questa sezione.
Come si fissano al pavimento i Colocation Cage?
I montanti (piantane) dei Cage Satech per Colocation possono essere ancorate in tre modi, a seconda della pavimentazione:
- Sulla pavimentazione: piantana con base saldata fissata su soletta in calcestruzzo o superficie finita.
- Con telaio di fissaggio: piantana collegata alla struttura di sostegno del pavimento flottante, con elementi nascosti sotto la piastrella.
- Sotto il pavimento flottante: piantana passante ancorata alla soletta, per il fissaggio dei pannelli anche sotto il pavimento tecnico.
Ciascuna di queste tipologie di fissaggio mantiene la stabilità della struttura e si adatta ai requisiti meccanici e impiantistici dell’ambiente IT.
È possibile smontare i Cage per Data Centre e riutilizzarli in nuove configurazioni?
Sì. I nostri Cage sono progettati per la massima modularità. I pannelli, le porte e le sezioni possono essere spostati e rimontati in nuove disposizioni, in caso di ampliamenti e/o riconfigurazioni del layout esistente.
L'installazione o modifica dei Cage richiede attrezzatura specifica o lavorazioni speciali?
No. L’installazione e le eventuali modifiche avvengono a secco, tramite fissaggi meccanici preforati. Non sono necessarie saldature, tagli o lavorazioni in sito: i componenti vengono assemblati con utensili comuni, riducendo tempi e rischi di interferenza con l’ambiente IT.
Posso sostituire la maglia a rete in un momento successivo all'installazione?
Sì. I pannelli dei Cage Satech sono completamente modulari e consentono la sostituzione della sola rete senza interventi invasivi. È possibile adottare una maglia differente o combinare tipologie diverse nello stesso layout, intervenendo solo sui pannelli interessati e senza modificare la struttura portante.
I Cage per Data Centre interferiscono con il telecamere o altri sensori di Sicurezza?
No. I cage Satech sono progettati per non ostacolare la visibilità e il funzionamento dei sistemi di Sicurezza. Le maglie a rete elettrosaldata lasciano il campo visivo libero per telecamere, sensori di movimento e sistemi antincendio, mantenendo al tempo stesso la protezione fisica dell’area.
È previsto supporto tecnico durante la fase di progettazione?
Sì. Affianchiamo progettisti e contractor nella definizione del layout, nella scelta delle maglie e dei fissaggi e nella preparazione della distinta base. Il supporto tecnico è disponibile anche in fase di installazione o riconfigurazione.

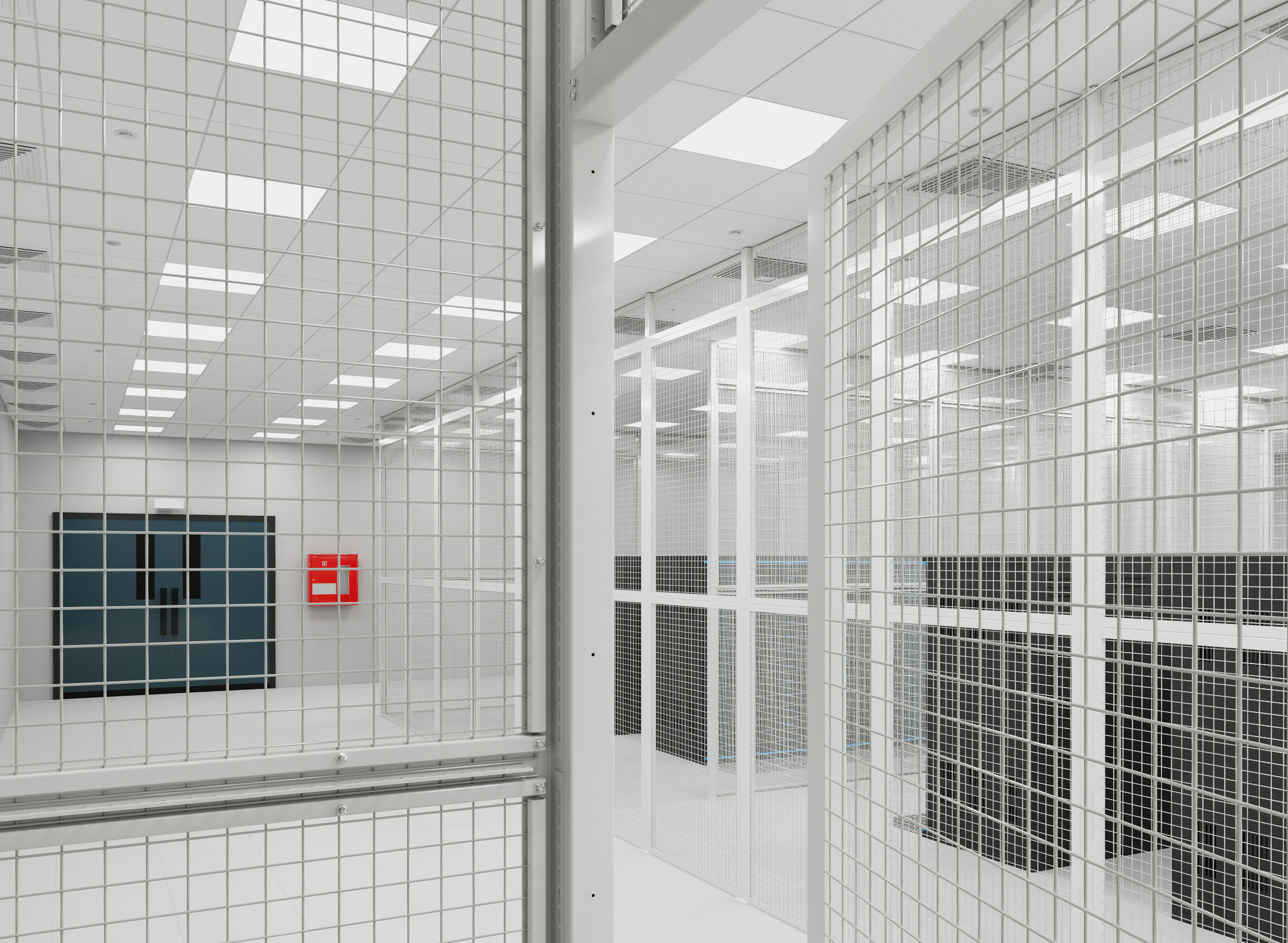

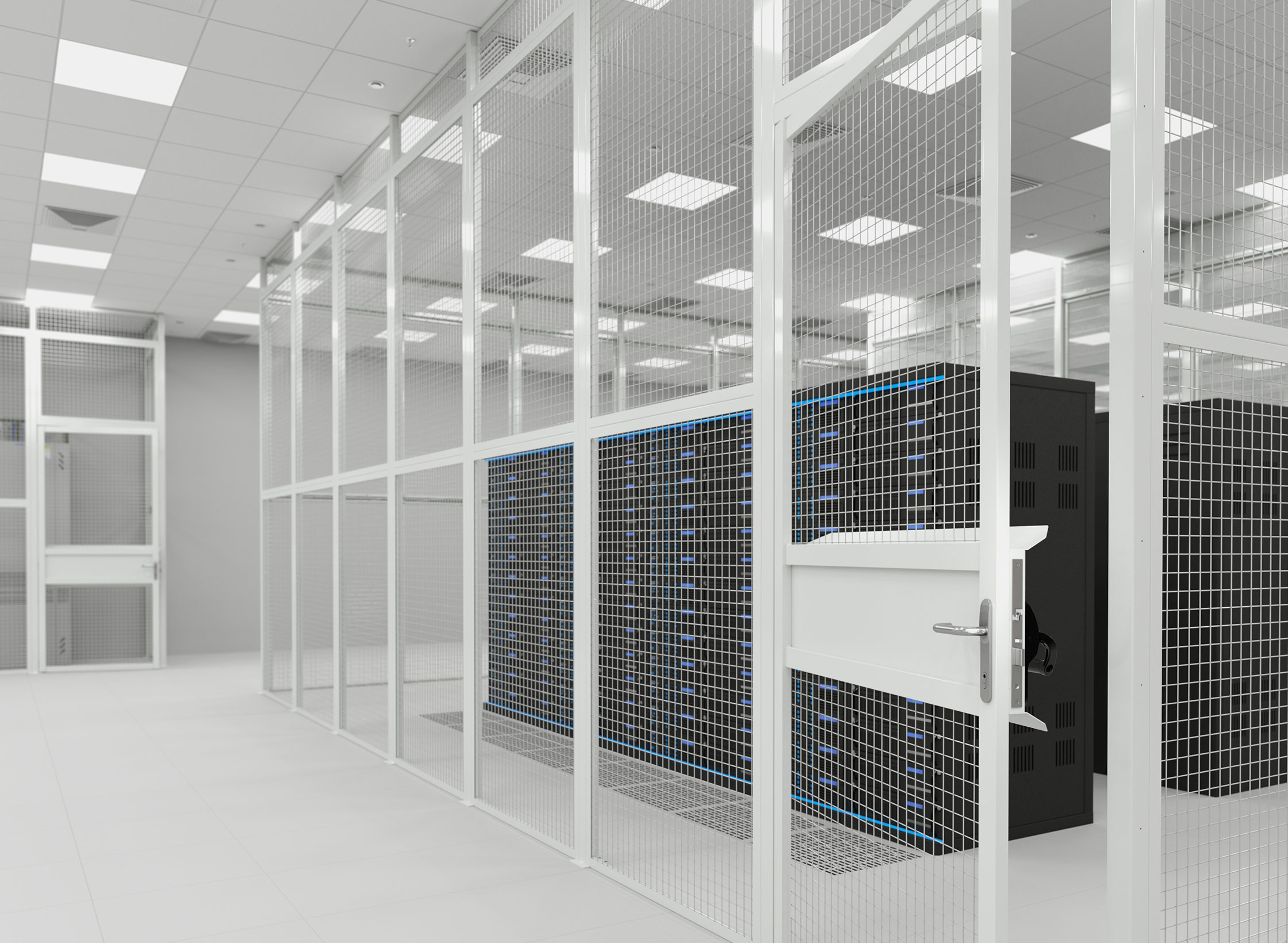

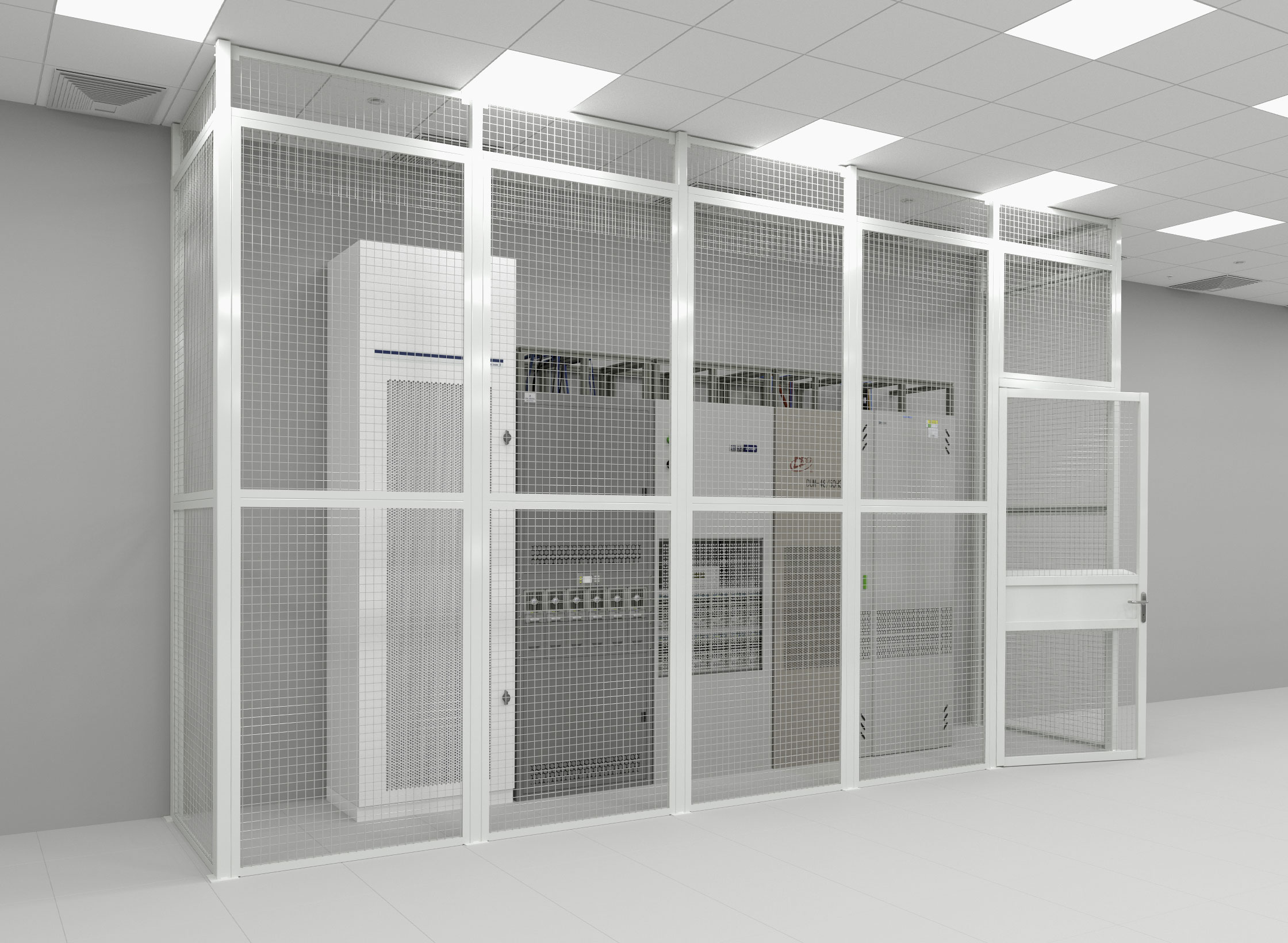

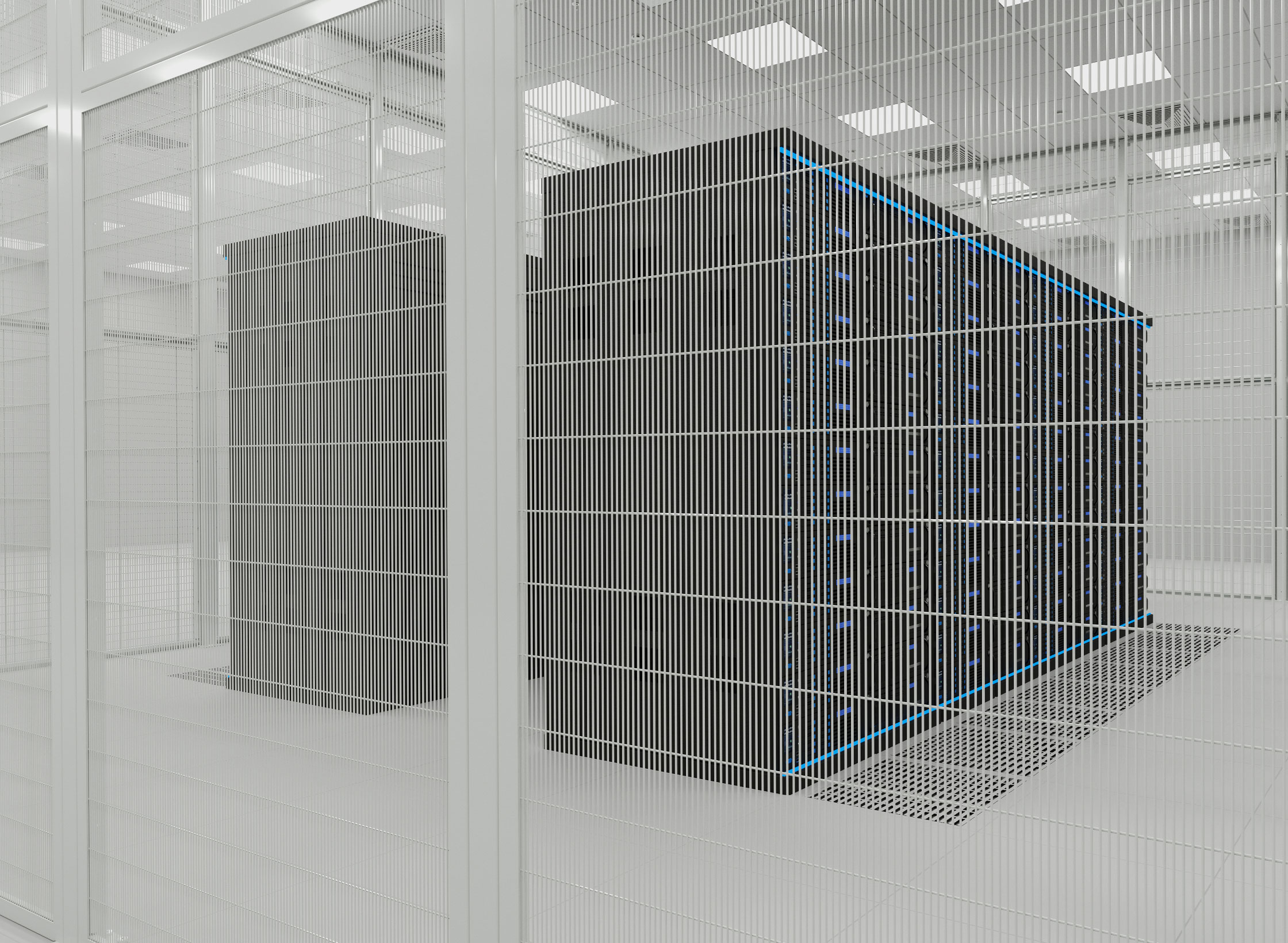

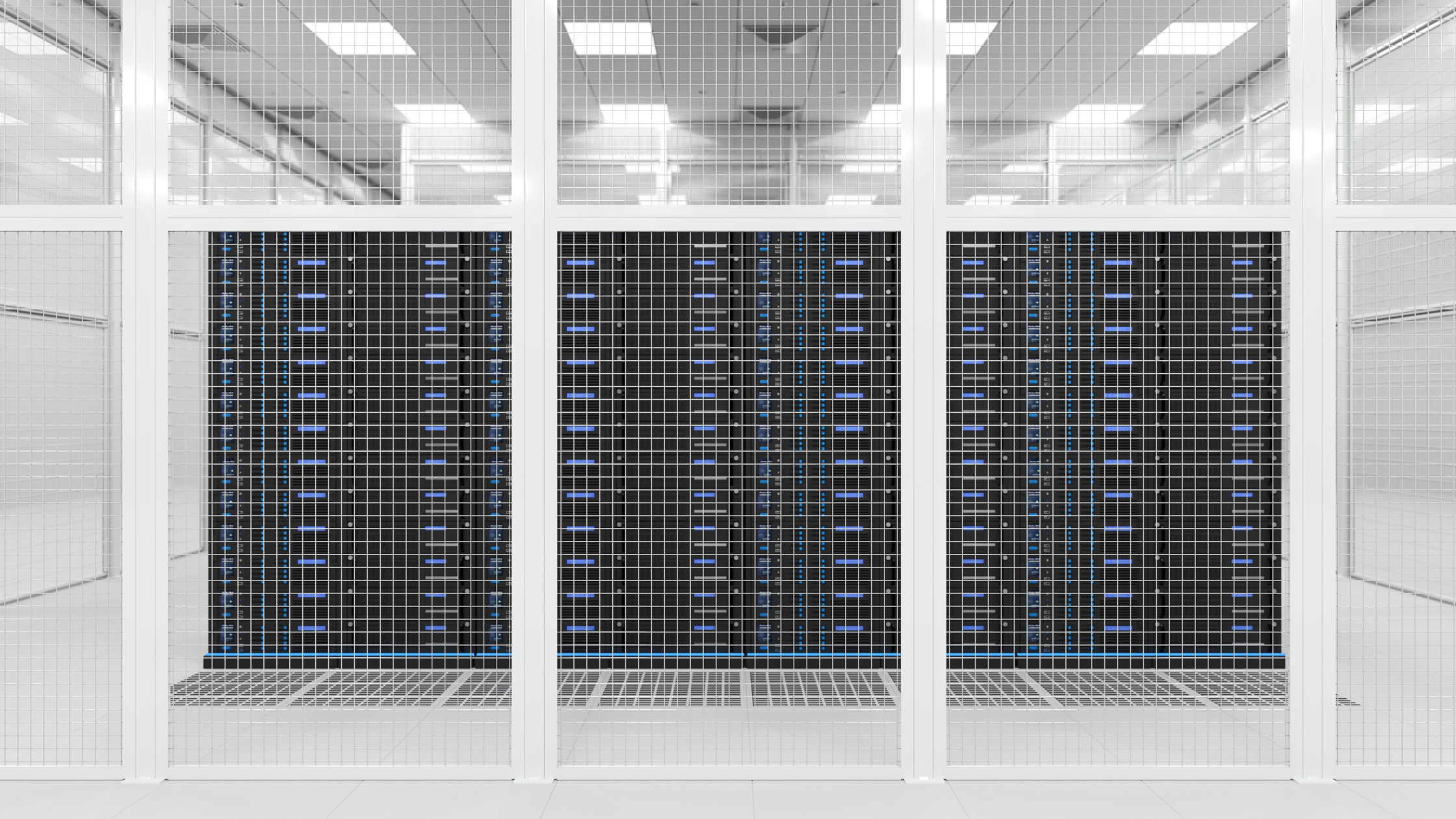

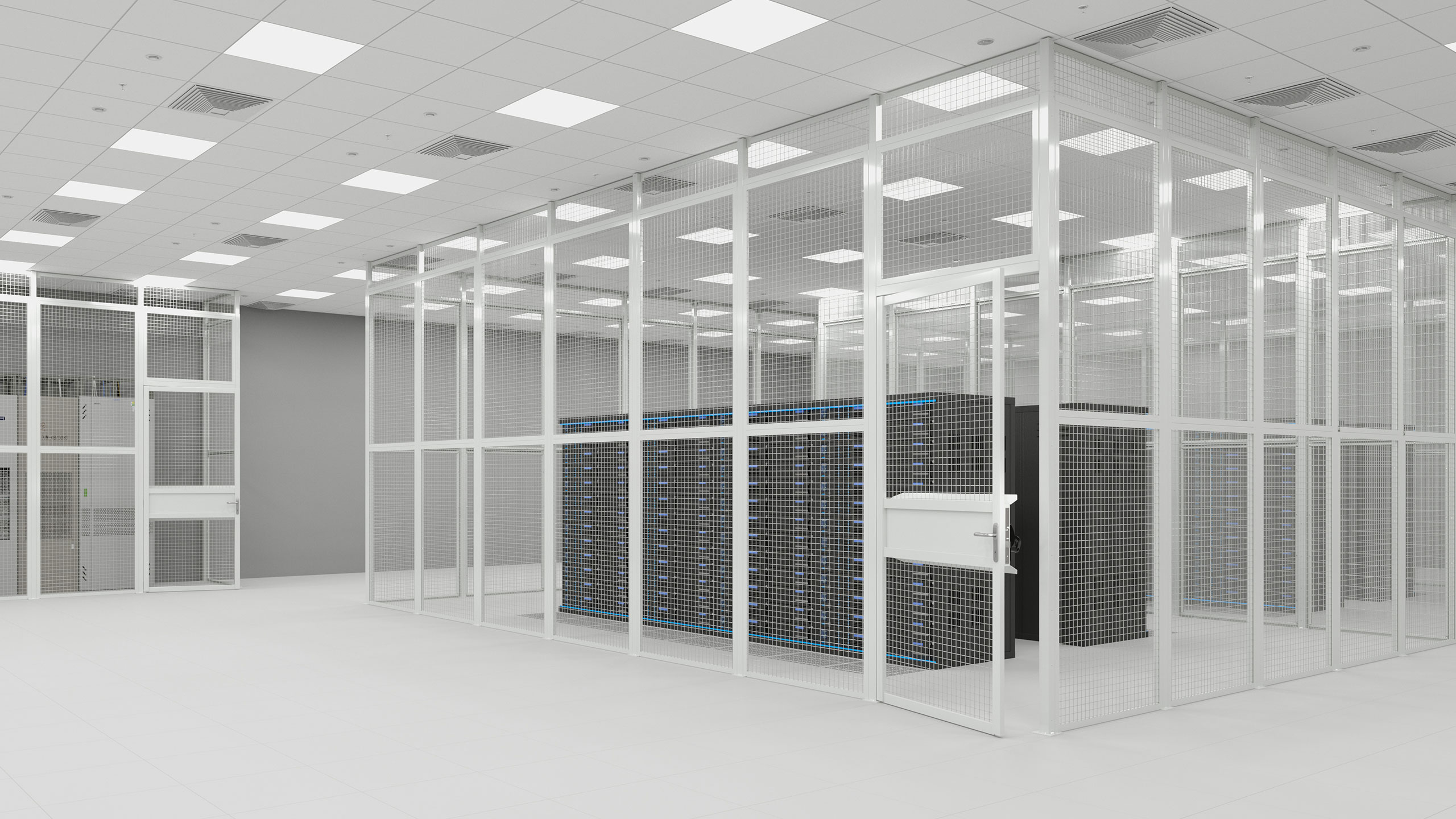

Immagini di Cage installati nelle Sale Server
L'affidabilità di Satech al servizio dei Data Centre
Da più di 25 anni progettiamo Protezioni Perimetrali per macchinari conformi alle Normative. Operiamo in più di 40 Paesi attraverso quattro sedi tra Europa e Asia e una rete capillare di partner commerciali.
Oggi estendiamo la nostra esperienza ai Data Centre e alle infrastrutture digitali, applicando gli stessi Standard di Qualità e l’attenzione alla Sicurezza che guidano il nostro lavoro.
